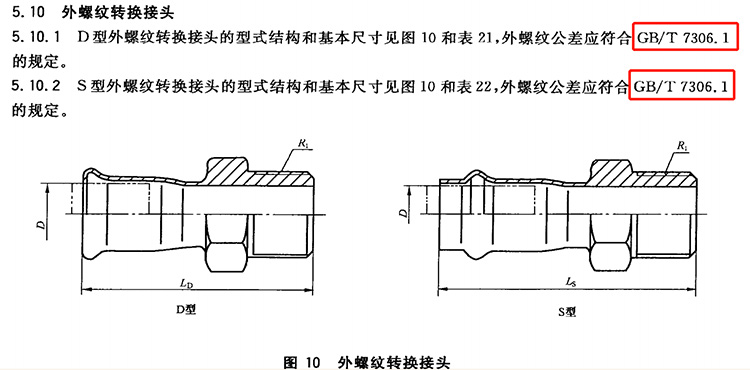

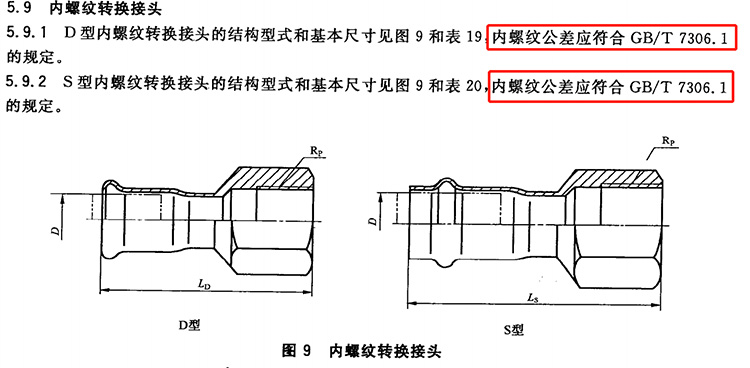

在國標GB/T19228.1-2011《不銹鋼卡壓式管件》的5.9和5.10條中的“內、外螺紋轉換接頭”中,有這樣的規定:內、外螺紋公差應符合GB/T 7306.1的規定。

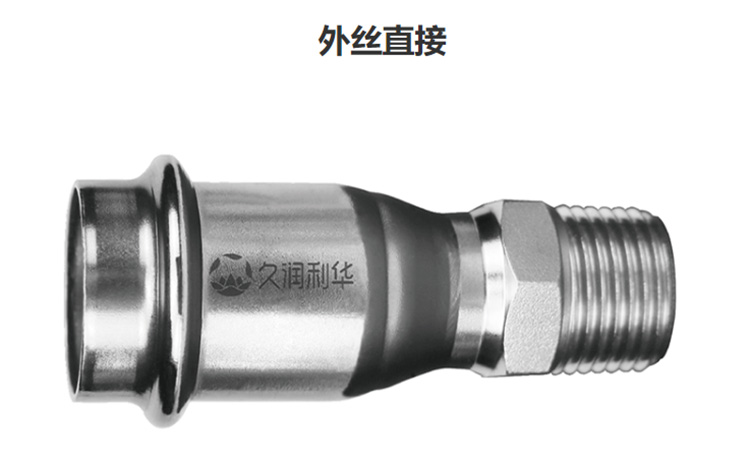

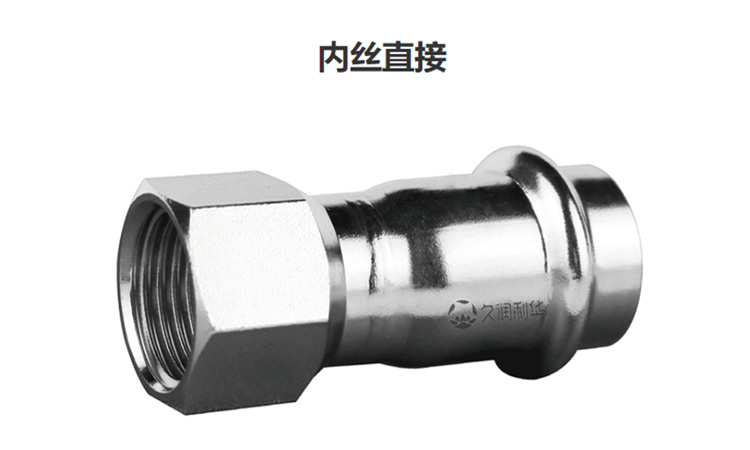

所謂內、外螺紋轉換接頭,其實就是咱們平常所說的“絲扣件”。它被廣泛地應用于管子、閥門、管接頭、旋塞及其他管路附件的螺紋連接中。

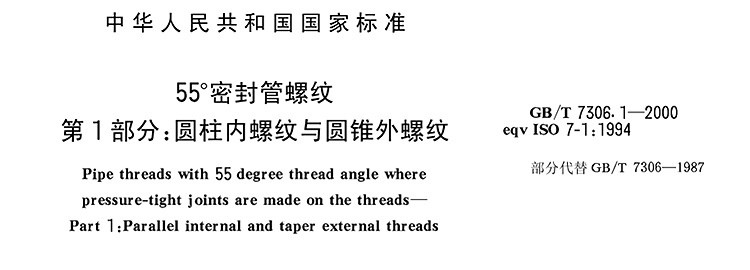

而上面提到的所依據的國標GB/T 7306.1,它的全稱是《55°密封管螺紋 圓柱內螺紋與圓錐外螺紋》。

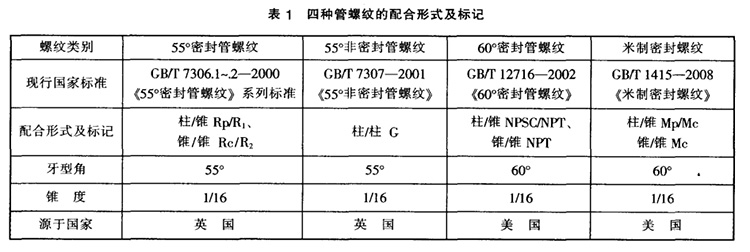

世界上影響力最大的管螺紋有兩種,一種是英國發明的55°惠氏螺紋,另一種是美國發明的 60°布氏管螺紋。而我國常用的管螺紋有以下四種:
而這四種里面,不銹鋼水管行業內常用的是前兩種:55°密封管螺紋與55°非密封管螺紋。
它們的區別是:55°密封管螺紋具有密封性,但由于受加工精度和形位公差的影響,其密封性可能不可靠,實際應用中 一般需在配合面上施加密封介質,如密封膠帶(生料帶);而55°非密封管螺紋螺紋副沒有密封性,即使加填料也不具有密封性。
目前,在國內市場,兩類管螺紋應用都很廣泛,但標準選用尚無明確規定,多是按照行業慣例或各企業的使用慣例在使用,比如氣缸接口,一般是選擇R螺紋(55°),液缸接口,則是G螺紋(55°)使用較多。
對于55°密封管螺紋而言,低壓靜載我們采用圓柱/圓錐螺紋配合形式,而當高壓變載及震動的場合,我們采用圓錐/圓錐螺紋配合形式。

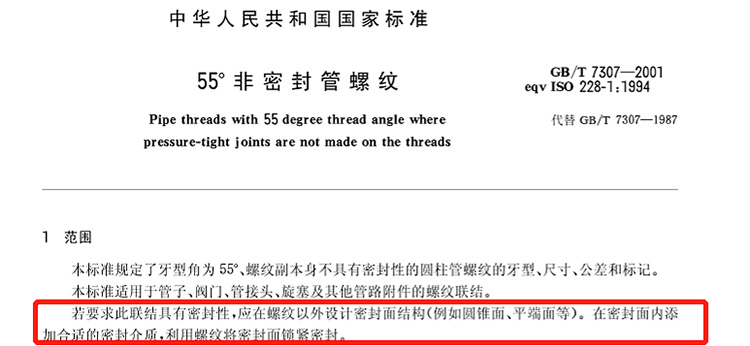

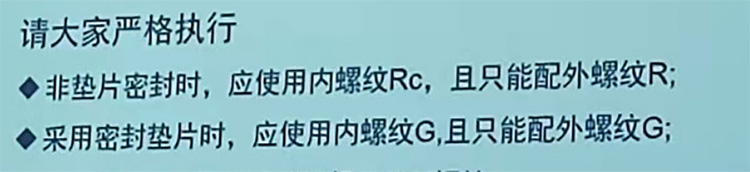

而對于55°非密封管螺紋而言,參照國標GB/T 7307,若要求具有密封性,應在螺紋之外設計密封面結構(圓錐面或平端面),在密封面內添加合適的密封介質(一般為密封墊),利用螺紋將密封面鎖緊密封。

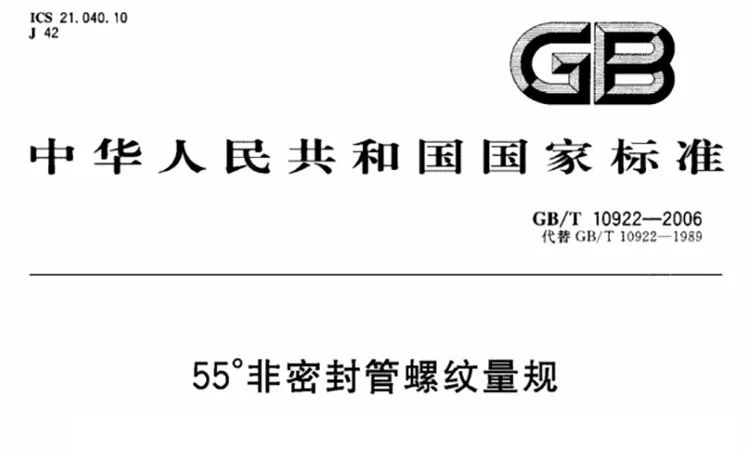

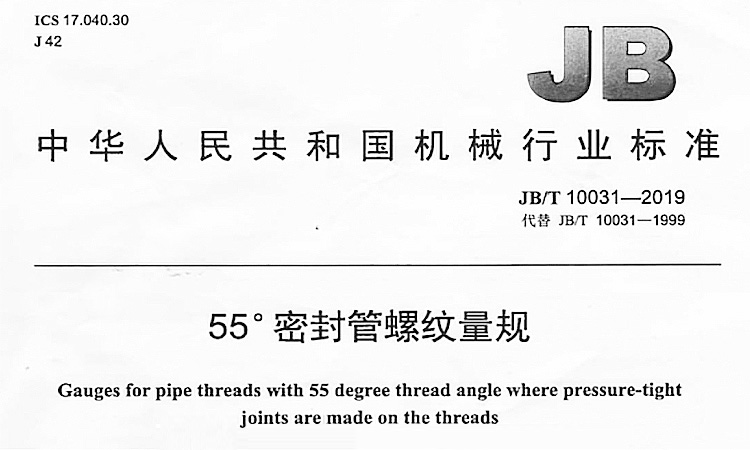

最后,簡單說一下管螺紋量規:55°密封管螺紋量規參照 JB/T 10031-2019 ,55°非密封管螺紋量規參照:GB/T 10922-2006。
